氣動平行切斷閘閥
氣動平行切斷閘閥
產品型號：ZSDⅡC（DX）
公稱通徑：DN40~700mm
公稱壓力：PN1.6~10.0MPa
設計制造：GB/T12234-89
結構長度：GB/T12221-89
法蘭面尺寸：JB79 GB/T9112-9131
檢查與試驗：JB/T9092-99 GB/T13927-92
公稱通徑：DN40~700mm
公稱壓力：PN1.6~10.0MPa
設計制造：GB/T12234-89
結構長度：GB/T12221-89
法蘭面尺寸：JB79 GB/T9112-9131
檢查與試驗：JB/T9092-99 GB/T13927-92
聯系購買
分享到：
結構特點及工作原理
1、執行機構的輸出力通過閥桿作用于主閥芯時，被設計一定角度，主閥芯，轉換成水平方向左右的力，又通過次閥芯，密封盤緊壓兩閥座，形成雙陰斷密封，密封不泄漏，力矩小，開關閥門密封結合面無摩擦，從根本上解決了閥芯在閥體卡死或打不開的弊病現象。
2、氣動執行機構采用活塞式機構，電磁閥作為控制氣缸上下部分的進氣，排氣的切換元件，以控制啟閉件作垂直上下位移，控制閥門開啟與關閉的目的，
3、配用回訊器用于發送閥門開關狀信號，電磁閥實現遠距離控制，集中控制，自動控制，和現場操作。
5、閥啟閉狀態的現場指示，上裝的外伸示指示桿的上升和下降，標志閥門全開時(外伸指示桿位于最高位置)，閥門全關閉時（外伸指示桿位于最低位置）。
6、帶彈簧復位的單作用氣動裝置或空氣罐系列確保電源，氣源時故障自動開關，安全，可靠，訊速，環保，節能。

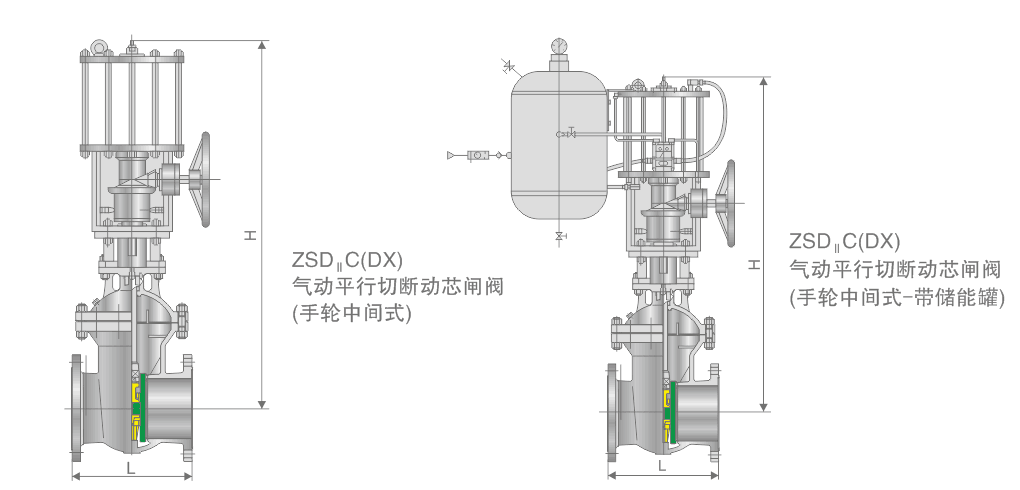

| 主要外形尺寸 | |||||||||||||||||
| 公稱通徑[DN] | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | |
| L/mm | |||||||||||||||||
| H/mm | 1.6,2.5MPa | △ | △ | △ | △ | 865 | 965 | 1065 | 1345 | 1550 | 1810 | 2010 | 2295 | 2510 | 2700 | 3240 | 3655 |
| 4.0 | △ | △ | △ | △ | 892 | 995 | 1146 | 1417 | 1642 | 1896 | 2090 | 2312 | 2594 | 2804 | 3278 | - | |
| 6.4 | △ | △ | △ | △ | 892 | 995 | 1146 | 1417 | 1642 | 1896 | 2090 | 2312 | 2594 | 2804 | 3278 | - | |
| 10.0 | △ | △ | △ | 895 | 906 | 1010 | 1162 | 1432 | 1658 | 1912 | 2105 | 2328 | 2610 | 2820 | 3295 | - | |
| 備注Note | △的適用上裝式 | ||||||||||||||||
