升降式襯氟止回閥
升降式襯氟止回閥
公稱通徑：DN15~300mm
壓力等級：PN0.6、1.0、1.6MPa
適用溫度：≤85℃、≤100℃、≤120℃、≤150℃、（可按照襯里材料）
設計與制造：GB12235
結構長度：GB12221
法蘭連接尺寸：GB4216
產品用途
H41F46-16C升降式襯氟止回閥專用于控制強腐蝕性介質，閥體內腔表面覆有可供選擇的各種氟塑料，具有強度高、耐腐蝕性能好的特點。適用于不同工作溫度和流體管路，防止各類管路或設備上的介質逆流的單向啟閉。
閥門測試
襯里層：電火花檢測
實驗與檢驗按GB/T13927標準
公稱壓力：PN閥體：PN×1.5 密封：PN×1.1
主要零件材料
上閥體：鑄鐵、球墨鑄鐵、碳鋼 閥蓋：鑄鐵、球墨鑄鐵、碳鋼 襯里：氟塑料
閥瓣：碳鋼完全包覆氟塑料

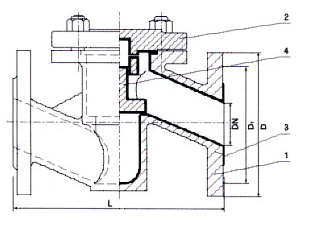

部件列表
1、閥體、2、閥蓋3、閥體襯里4、閥瓣
主要外形尺寸
| 公稱通徑 | 公稱壓力 | 工作壓力 | L | D | D1 | n-Фd |
15 | 1.6 | 1.6 | 130 | 95 | 65 | 4-13.5 |
20 | 150 | 105 | 75 | 4-13.5 | ||
25 | 160 | 115 | 85 | 4-13.5 | ||
32 | 180 | 140 | 100 | 4-17.5 | ||
40 | 200 | 150 | 110 | 4-17.5 | ||
50 | 230 | 165 | 125 | 4-17.5 | ||
65 | 290 | 185 | 145 | 4-17.5 | ||
80 | 310 | 200 | 160 | 6/2-17.5 | ||
100 | 350 | 220 | 180 | 6/2-17.5 | ||
125 | 400 | 250 | 210 | 6/2-17.5 | ||
150 | 480 | 285 | 240 | 6/2-22 | ||
200 | 600 | 340 | 295 | 6/2-22 | ||
250 | 730 | 395 | 350 | 10/2-22 | ||
300 | 850 | 445 | 400 | 10/2-22 |
|
